[摘要] 汽车腐蚀作为影响车辆安全性、可靠性及使用寿命的关键因素，其发生与发展受多重环境因素耦合作用，而科学的腐蚀试验方法是模拟实际腐蚀场景、验证防腐性能的核心手段。本文系统分析了气象环境与道路环境中影响汽车腐蚀的关键因素，详细解读了国内外主流汽车腐蚀试验的工况设计与核心参数，并从试验介质、循环程序、适用场景等维度对比了不同试验方法的特点与优劣，为汽车防腐设计优化及试验标准完善提供参考。
[关键词] 汽车腐蚀；环境因素；全球汽车腐蚀试验方法；试验方法对比
黎祖超
工程师，主要从事汽车腐蚀试验工作，
包括整车腐蚀试验、海外腐蚀试验方法研究等，
参与编制了《欧洲整车强化腐蚀试验方法》《东南亚整车强化腐蚀试验方法》等技术规范。
引言
随着汽车产业的全球化发展，车辆使用环境日趋复杂，从沿海高温高湿区域到北方严寒融雪盐区域，从热带季风气候到温带海洋性气候，不同环境下的腐蚀问题已成为制约汽车品质提升的重要瓶颈。
随着国内汽车市场和消费群体的日渐成熟，消费者对高质量产品的定义也发生了新的变化，对汽车质量提出了更严苛的要求，其中汽车腐蚀不仅会导致车身结构强度下降、外观破损，还可能引发底盘部件失效、电气系统故障等安全隐患，造成巨大的经济损失。因此，明确汽车腐蚀核心影响因素，优化腐蚀试验工况设计，对提升汽车防腐性能具有重要现实意义〔1〕。
1 影响汽车腐蚀的环境因素

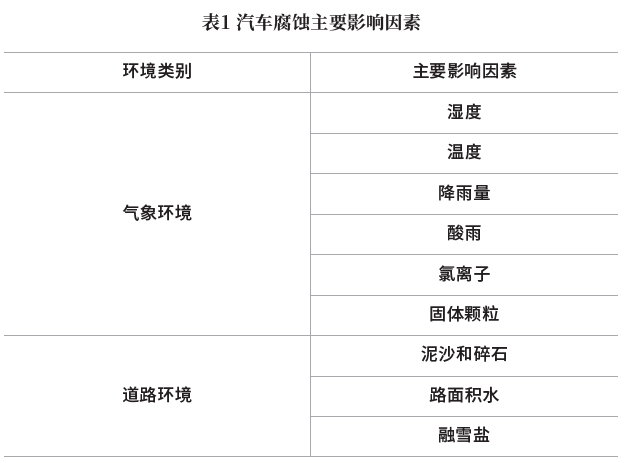

汽车腐蚀本质是金属材料在环境介质作用下发生的电化学反应，其腐蚀速率与程度主要受气象环境和道路环境两类因素的综合影响，如表1所示，不同因素通过改变反应条件、破坏防护层等方式加速或延缓腐蚀进程〔2〕。
1.1气象环境因素
气象环境是汽车腐蚀的基础诱因，其核心影响因子包括湿度、温度、氯离子、酸雨等，且各因子间存在显著耦合效应。
1.1.1 湿度
潮湿的大气容易引起结露现象，湿度越大，结露越容易发生。结露的金属表面形成一层薄水膜，水膜存在时间越长，腐蚀危害性越大。腐蚀速度剧增时的大气相对湿度值称为临界湿度。研究表明，钢的临界湿度值为60%～80%，钢铁、铜、镍、锌等金属临界湿度值为50%～70%。
1.1.2 温度
结露与温度有关，在临界湿度附近能否结露取决于气温变化。大量统计表明，如果其他条件相同，平均气温高的地区，大气腐蚀速率较大。昼夜温差变化对腐蚀也有影响，随着夜间温度下降，金属表面温度低于周围大气温度，大气中的水汽在金属表面凝结，从而加速腐蚀。
1.1.3 降雨
雨水沾湿金属表面，冲刷破坏腐蚀产物保护层，促进腐蚀。另外，雨水也有可能冲洗掉金属表面的灰尘、含盐粒子等减缓腐蚀。
1.1.4 酸雨

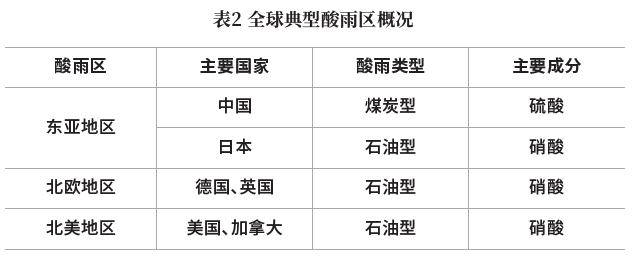

酸雨一般指的是pH值小于5.6的雨水，具有较强的腐蚀性。酸雨不仅为金属提供了电解质，且降雨的过程还存在对金属的冲刷作用，假如不及时洗车，在弱酸中的水分渐渐蒸发后，残留的电解质浓度越来越高，从而加速了汽车腐蚀。表2为全球典型酸雨区概况。

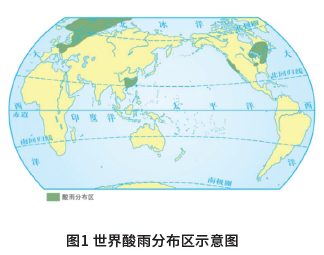

我国是继欧洲、北美之后世界上第三大酸雨区。中国酸雨区面积多达200万平方公里，按区域分为华中酸雨区、西南酸雨区和华东沿海酸雨区。北欧酸雨区与北美酸雨区的总面积大约为1000多万平方公里，且酸雨地区面积呈逐年扩大之势。世界酸雨分布区如图1所示。
1.1.5氯离子
海洋附近的大气中含有大量的氯离子，常会以结晶盐的形式散落在汽车上。氯离子具有较强的吸湿作用，引起表面水膜导电性增加，使金属腐蚀明显加速。大气中氯离子含量与海岸距离、风速、风向、季节、环境温湿度等因素有关，一般情况下，距离海岸越远，大气中的氯离子含量越少。
1.1.6固体颗粒
大气中固体颗粒又称尘埃，其组成复杂，除海盐粒外，还有碳和碳化物、硅酸盐、氮化物、铵盐等。固体颗粒加速对汽车腐蚀的原因有三：一是其本身具有很强的腐蚀性，溶入水有很强的导电性，如铵盐、海盐粒子；二是其具有很强的吸附性，如碳粒子能吸收SO2 （二氧化硫）及水汽，冷凝后生成腐蚀性溶液；三是尘埃（如泥沙颗粒）沉积处能形成微小缝隙吸附水分，构成氧的浓度差，引起局部腐蚀。
1.2道路环境因素
道路环境是汽车腐蚀的直接诱因，其核心影响因子包括融雪盐、泥沙、积水等，与车辆行驶过程中的物理接触和介质附着密切相关。
1.2.1融雪盐
在寒冷地区，为防止路面结冰、减少交通事故，会在道路上喷撒融雪盐（主要成分氯化钠）。融雪盐溶解在雨水或雪水中具有很强的导电性，是腐蚀性极强的介质。融雪盐具有很强的吸附水分功能，这就使得受影响的零部件长期处于潮湿环境中，腐蚀有可能在较低的温度下发生，并且持续较长时间。寒冷地区融雪盐的使用，是造成汽车腐蚀的主要原因，尤其是汽车底盘和下车身区域。目前，全球各国在除雪上以无机融雪盐为主，占比达90%以上，主要成分为氯化钠、氯化钙、氯化镁等〔3〕。

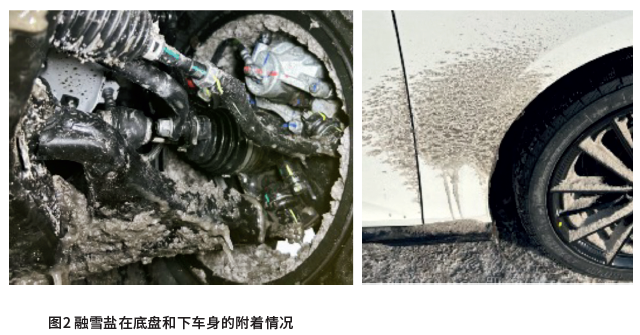

自20世纪50年代，欧洲、北美地区等西方发达国家开始使用融雪盐以来，目前全世界每年使用的融雪盐量超过了6000万吨，且逐年增加，这无疑给汽车的使用环境带来了更加严峻的耐腐蚀考验。表3为全球部分国家融雪盐使用量〔4〕，图2为融雪盐在车辆底盘和下车身的附着情况。
1.2.2泥沙与碎石
汽车在非铺装道路行驶时会遭受飞溅的泥沙和碎石的击打。飞溅的泥沙和碎石，会破坏金属表面的防护涂层，使金属裸露在外，极易引发腐蚀；同时，扬起的泥沙在金属表面上沉积，形成毛细管或缝隙吸附水分，引起沉积腐蚀和缝隙腐蚀。
土壤成分对腐蚀也会产生影响。土壤按pH值不同分为酸性土（pH≤6.5）、中性土（6.5＜pH＜7.5）和碱性土（pH≥7.5），在酸性土壤道路上行驶的车辆，比在碱性土壤道路上行驶的车辆腐蚀更为严重。
1.2.3积水与路况
汽车通过有积水的路面时，水会飞溅到零件表面形成水膜，同时也使沉积的泥沙维持潮湿状态，使金属处于具有导电率的水介质中，加速了汽车腐蚀。沿海低洼地区在台风季节或大暴雨时容易引发海水倒灌，导致土壤恶化和淡水盐碱化等问题。水的酸碱度、含盐种类和浓度，对汽车腐蚀的影响也不同。
2 典型腐蚀试验工况
2.1 高速跑道行驶
模拟用户日常高速行驶工况。车辆高速行驶时车身空腔会形成负压环境，这种负压效应有利于盐水等腐蚀介质渗透进入车身缝隙、焊缝等隐蔽部位。同时，每圈的制动操作可模拟制动系统在腐蚀环境下的受力状态，验证制动盘、制动管路等部件经腐蚀作用后的力学性能与可靠性。
2.2 驻坡
模拟车辆在坡道停车的实际使用工况。驻坡状态下车身受力分布发生变化，车身底部、底盘悬挂等部位的缝隙会因应力作用产生微小形变，使腐蚀介质更易滞留并渗透，重点考核倾斜状态下车辆结构连接处的防腐密封性能。
2.3 碎石路行驶
模拟车辆在非铺装道路或施工路段的行驶工况。这种环境下，飞溅的碎石会对车身涂层、底盘防护层产生冲击磨损，破坏防护体系的完整性，形成微小划痕和破损点，为后续腐蚀介质的侵入创造通道，以此验证车辆防护层的抗冲击性及基材的耐蚀能力。
2.4 盐水槽行驶
模拟车辆行驶在含融雪盐的积水路面或沿海低洼积水区域工况，此时低速行驶使车身底部、轮胎周边等部位充分接触高盐浓度介质，盐溶液通过浸泡、附着等方式渗透至金属表面，加速电化学腐蚀反应，重点考核底盘、车身下部等直接接触腐蚀介质部位的防腐性能。
2.5 盐水飞溅路行驶
模拟车辆在搓板路上的行驶工况。这种工况下的颠簸特性会使车辆产生持续振动，增强盐溶液在车身表面的附着与渗透效果，而振动导致车身结构连接处的密封件受力疲劳，可能出现密封失效，综合考核车辆在动态颠簸环境下的防腐密封性与结构耐蚀性。
2.6 可靠性路行驶
模拟车辆在城市普通道路、郊区道路等综合路况的行驶状态。通过不同路面的起伏、转向等操作，使腐蚀介质在车身各部位均匀分布，同时验证车辆经过前期腐蚀作用后整体结构的可靠性与行驶稳定性是否受到影响。
2.7 盐水喷雾
模拟热带、亚热带沿海地区温度湿度大环境工况。这种环境下，空气中含盐分较多，加之带盐分的雨水对车身部件的长期侵蚀，会造成汽车尤其是车身部位的快速腐蚀，且盐分中的氯离子具有破坏金属表面钝化膜的作用。在盐雾室中进行静态盐雾喷射并保持一定的时间，使盐雾颗粒沉降并依附在车身表面并渗透到各处的缝隙中，考核车门、车窗及各空腔部位的密封性能，以及车辆的抗腐蚀的能力。
2.8 环境舱停放
模拟热带、亚热带夏季高温高湿环境工况。这种环境下，高温加速腐蚀化学反应速率，高湿使金属表面持续保持水膜状态，为电化学腐蚀提供稳定的电解质环境，重点考核车身外观、内饰金属件等部位在极端湿热条件下的抗腐蚀能力。
另外，部分车企在温湿度停放中设置了湿度交变（模拟昼夜的湿度波动）和温度交变（模拟冬季室内外的温差变化），验证车辆在动态湿度和冷热交替环境下的抗腐蚀能力。
3 全球汽车腐蚀试验方法
整车道路腐蚀试验是验证汽车耐腐蚀性能最有效的手段，目前已被国内外众多车企应用，通过高温高湿环境停放、盐雾喷射、盐水槽路和碎石路行驶等多种试验工况，模拟湿热环境、沿海地区氯离子附着、冬季冰雪路面撒盐和非铺装路面等腐蚀环境，以及考核及评价汽车在极其恶劣的使用条件下的耐腐蚀性能。
3.1国内汽车腐蚀试验方法
3.1.1 QC/T 732－2005《乘用车强化腐蚀试验方法》
国内汽车企业在腐蚀试验方面的研究起步较晚，但随着我国汽车工业的快速发展及国民消费水平的提高，消费者和制造商对汽车耐腐蚀性能的关注度越来越高，对汽车腐蚀试验方法的研究也更加深入、科学和完善。

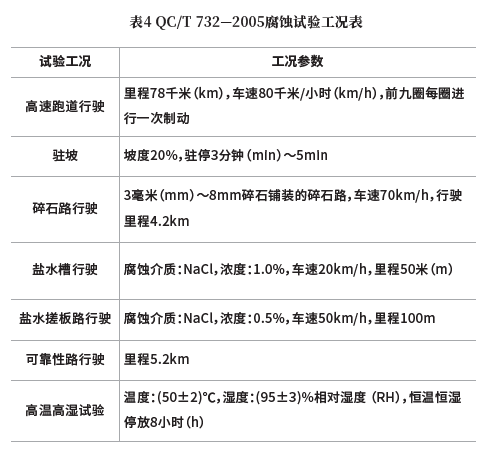

作为国内最早开展整车道路腐蚀试验的试验机构，海南热带汽车试验有限公司于2005年发布了行业整车道路强化腐蚀试验标准QC/ T 732－2005《乘用车强化腐蚀试验方法》，见表4。该方法模拟了汽车实际使用中可能遇到的各种腐蚀条件，帮助汽车制造商有效优化设计、涂装工艺和材料选择，促进了国内汽车行业耐腐蚀性能的提升。
每10个试验循环相当于在中国腐蚀最恶劣地区使用汽车1年为依据，模拟汽车在实际使用过程中可能遭遇的各类极端条件。试验工况既涵盖了高温、高湿等普遍存在的气候因素，又特别考虑了不同地区所特有的含氯离子的气候条件。通过试验，能够真实、准确地反映汽车的耐腐蚀性能。
3.1.2 国内其他汽车腐蚀试验方法
当前，国内车企开展整车道路腐蚀试验采用的试验方法主要分为两大类，一类是基于QC/T 732—2005标准开发的企业标准，另一类是基于沃尔沃试验方法开发的企业标准。

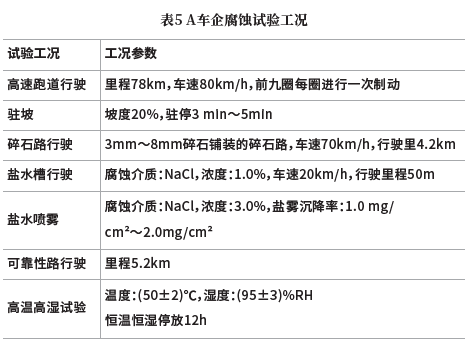

表5为A车企基于QC/T 732—2005标准制定的企业整车道路腐蚀试验标准相关试验工况，主要调整了高温高湿时间，以达到提高腐蚀速率的目的。
表6为B车企基于沃尔沃方法制定的企业整车道路腐蚀试验标准相关试验工况。相较于QC/T 732—2005标准，沃尔沃方法在工况参数方面有所差异，通过湿度交变对车身空腔腐蚀考核更为严苛。
3.2 国外汽车腐蚀试验方法
3.2.1美系汽车腐蚀试验方法

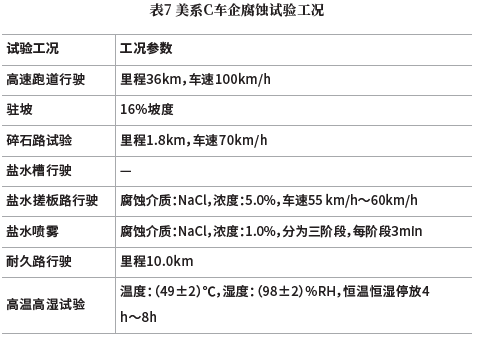

表7显示了美系C车企整车道路腐蚀试验方法相关试验工况。通过模拟在恶劣腐蚀环境下汽车的使用情况，以验证产品设计和材料选用是否满足要求。相较于国内主流试验方法，该方法在盐水浓度及碎石里程方面存在较大区别，反映了不同地域和市场对汽车耐久性和可靠性要求的差异。
3.2.2 欧系汽车腐蚀试验方法

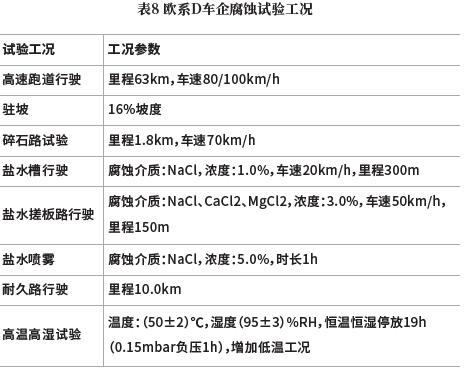

表8显示了欧系D车企整车道路腐蚀试验方法相关试验工况。D车企试验方法相较于国内主流车企及美系车企方法，最大区别在于在盐水搓板路的腐蚀介质中增加了CaCl2（氯化钙）和MgCl2（氯化镁），它们作为海外融雪剂常用成分会对车辆造成不小的腐蚀影响。
此外，在试验过程中，D车企还进行了复杂的环境模拟测试，如冷热循环和湿热测试，在高温高湿试验中穿插了低温试验，全面模拟了用户实际使用情况。
3.2.3日系汽车腐蚀试验方法

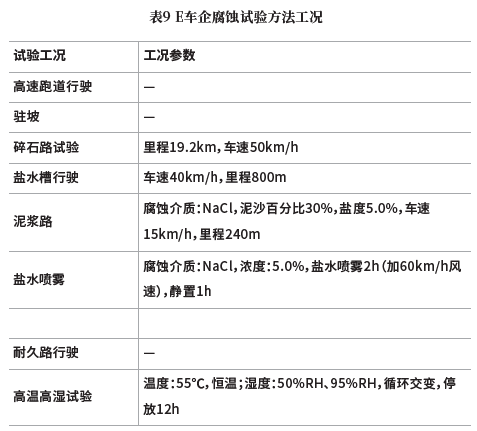

表9显示了日系E车企整车道路腐蚀试验方法相关试验工况。相较于国内主流车企、美系和欧系车企试验方法，E车企试验方法最大区别在于取消了高速跑道、驻坡及耐久路行驶，保留了泥浆路行驶。该试验方法还重点考核了车辆在含盐路面行驶时产生的腐蚀问题。
3.2.4 全球各试验方法对比

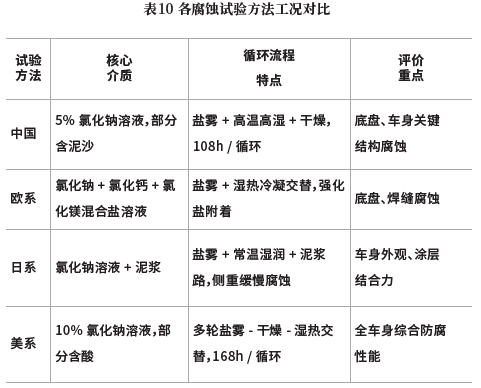

不同试验方法基于其设计初衷、适用场景差异，在试验介质、循环流程、评价重点、应用范围等方面存在显著区别。具体对比见表10。
从对比结果可见，各类试验方法均存在针对性强、适用性有限的特点：国内 QC/T 732-2025 标准通用性较强，适合作为基础防腐性能评价；欧、美、日标准更贴合本土环境，可作为出口车型的专项考核依据。此外，所有试验方法均通过强化环境因子（如提高盐浓度、延长高湿时间）实现加速腐蚀，其核心是在短时间内复现实际使用中的腐蚀效果，但需注意加速因子与实际腐蚀的关联性，避免因过度强化导致评价结果失真。
4 结论与展望
汽车腐蚀的发生是气象环境（湿度、温度、氯离子等）与道路环境（融雪盐、泥沙、积水等）多重因素耦合作用的结果，不同区域的环境差异导致腐蚀形态和速率呈现显著区别。国内外主流腐蚀试验工况均基于实际环境因素设计，通过合理设置试验介质、循环程序等，实现对防腐性能的快速验证，但各种试验方法的适用场景均具有一定局限性。
未来，汽车腐蚀试验应朝着多环境因子耦合模拟、区域化定制工况和精准加速腐蚀方向发展。一方面，需整合不同区域环境数据，建立更全面的腐蚀影响因子数据库，优化试验工况的环境模拟精度；另一方面，应加强国内外试验标准的融合与互认，针对全球化车型设计通用性更强的试验方案。此外，结合汽车轻量化、电动化发展趋势，需重点关注新型材料（如铝合金、复合材料）、高压电气系统的腐蚀特性，完善相应试验评价体系，为汽车防腐技术持续升级提供支撑。
参考文献
〔1〕中国消费品质量安全促进会,海南热带汽车试验有限公司.中国汽车腐蚀测评研究报告[R]. 2024.
〔2〕黄建中.汽车腐蚀与防护技术[M].1.化学工业出版社，2004.
〔3〕宋文婷, 孙卓, 蔡元平. 整车腐蚀试验含盐路面工况探讨[C]: 中国汽车工程学会汽车产品分会2022年试验评价年会论文集, 海南热带汽车试验有限公司, 2022.
〔4〕孙才旺, 孙卓, 黎祖超. 中国汽车出口腐蚀环境影响因素分析[C]: 中国汽车工程学会汽车产品分会2023年试验评价年会论文集, 海南热带汽车试验有限公司, 2023.
