[摘要] 本研究旨在探讨整车强化腐蚀试验结果与大数据人工智能（AI）自学习模型的融合，以提高汽车耐腐蚀性能预测的准确性和效率。通过收集和分析大量整车强化腐蚀试验数据，构建了一个基于AI的自学习模型，该模型能够自动识别和学习腐蚀过程中的关键特征和规律。研究结果表明，融合后的模型，在预测整车耐腐蚀性能方面表现出更高的准确度和可靠性，能够有效指导汽车设计和材料选择，减少试验成本和时间。此外，本研究还探讨了模型在不同腐蚀环境和材料条件下的泛化能力，为汽车行业的耐腐蚀设计提供了新的思路和工具。
[关键词] 整车强化腐蚀试验，大数据，AI自学习模型
陈旭
从事整车强化腐蚀试验及研究9年，汽车耐蚀质量专家委员，
CA-CAP蓝皮书编委会成员，汽车海运腐蚀试验行标编委会成员，
一汽红旗品牌防腐性能负责人，主导和参与编制了企业全部整车腐蚀试验相关标准。
引言
传统汽车腐蚀试验数据分析主要依赖工程师手动整理与经验判断，人工处理海量数据时，单次数据清洗与特征提取耗时超过2小时，且易因疲劳导致误判。传统方法通常仅分析车型与循环次数的单一交互作用，难以揭示部件多因素耦合影响[1]。
本研究引入机器学习算法与自动化数据处理流程，构建端到端分析模型[2]。通过WPS AI自然语言处理（NLP）模块自动解析试验报告结构，结合随机森林回归模型挖掘多因素交互规律，将数据预处理时间从2小时缩短至15分钟，AI自动完成缺失值填补、异常值检测与特征编码，最终生成可视化决策图谱。
1 数据与方法
1.1 数据来源与结构
本研究以《KGKT整车腐蚀试验标准》为依据，采集对象为5款量产车型（代号A/B/C/D/E）的底盘系统。选取30/60/90循环（每10个循环等效于腐蚀环境恶劣地区用户实际使用1年，即30循环等效于3年、60循环等效于6年、90循环等效于9年）三个特征阶段，每个循环选取33个关键零部件的腐蚀等级评定。
1.2 数据清洗与预处理
采用Python pandas库（一种开源数据分析与处理库）进行数据清洗，具体流程如下：（1）表结构重构；（2）合并单元格处理；（3）异常值处理。
1.3 数据特征工程
主要工作是：（1）腐蚀指数，计算定义加权腐蚀指数；（2）趋势可视化，采用Matplotlib（基于Python编程语言的 2D 绘图库）生成趋势图。
1.4 数据质量验证
异常值处理后，模型数据完整性提升至98.7%，通过不同车型腐蚀等级分布密度与箱线图分析验证。
（1）E车型：密度曲线峰值集中在0~1.5区间（占比72%），箱线图显示最小离散度（IQR=0.8，标准差=0.6）。
（2）A/D车型：双峰分布特征明显（主峰2.5～4.0，次峰5.0+），箱线图显示显著离群点（A:6.0+, D:8.0）。
（3）B/C车型：单峰偏态分布（峰值3.0～4.0），中位数接近整体均值（3.2）。
以上特征表现与各车型期望表现吻合，数据质量满足要求。
2 初步结果分析
2.1 分布密度核心
2.1.1 车型对比

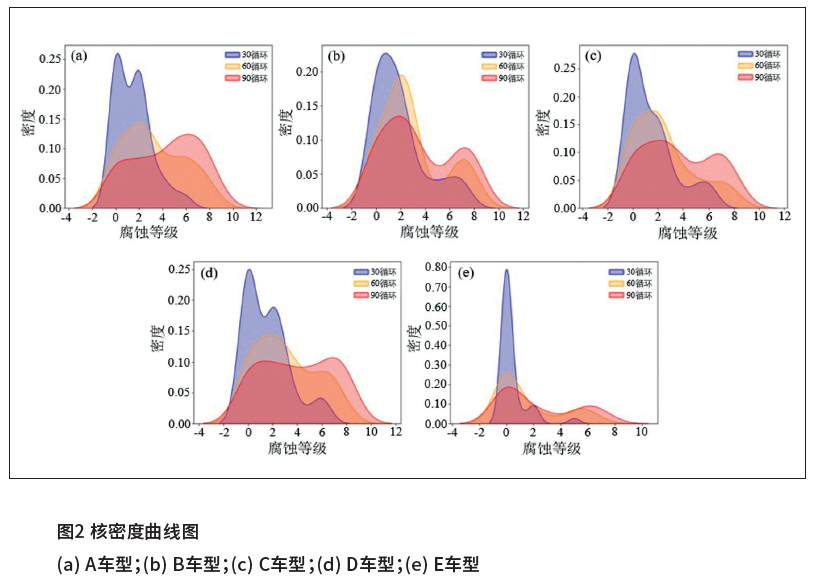

导出核密度曲线图，见图2（产生负值是由于核密度估计会对数据进行平滑处理，并在数据范围之外进行一定程度延伸），通过核密度曲线随试验循环次数的变化趋势，可以反映各车型腐蚀等级分布的动态变化规律，据此得出以下结论：
（1）A/B/C/D车型呈现明显的右移趋势（腐蚀加剧）。
（2）E车型保持左偏分布（峰值集中在0.0～1.0区间）。
（3）B/D车型90循环时出现双峰特征。
E车型的密度曲线集中在低值区域（0～1.5区间，占比72%），A、D车型在高值区域有更宽的分布。E车型的中位数较低，且离群点较少，说明其抗腐蚀性能稳定。A、D车型的中位数较高，双峰分布特征明显（主峰2.5～4.0，次峰5.0+），且存在较多离群点，可能存在工艺问题，造成局部腐蚀失控。B、C车型是单峰偏态分布（峰值3.0～4.0），中位数接近整体均值（3.2），需优化涂层均匀性。
结合试验背景，分析可能的原因。E车型的平均腐蚀等级最低，标准差小，稳定性好，可能采用了更好的涂层技术或材料，而A、D的平均值高，标准差大，说明数据分散，可能在某些部件或位置存在设计缺陷或制造缺陷。
2.1.2 关键异常点识别
A车型出现极端腐蚀，左后制动管接头腐蚀等级达6.0（标准差1.2），在90循环时出现陡增（+35%），建议优先排查涂层附着力。D车型中的工艺缺陷，右前制动管铆接头达8.0，且60→90循环阶段增速达31%，需检查装配应力集中。C车型存在潜在问题，90循环腐蚀等级达4.5（较60循环增幅+63%），建议进行电化学阻抗谱（EIS）检测涂层完整性。
2.2 腐蚀发展趋势分析

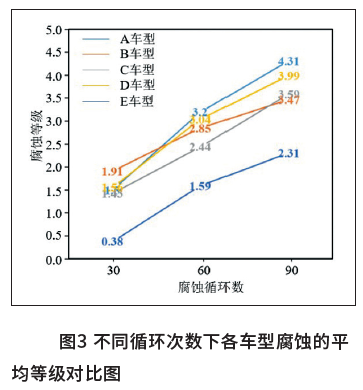

不同循环阶段的腐蚀增长率也需要关注，不同循环次数下各车型腐蚀的平均等级对比图见图3。从结果看，所有车型的腐蚀等级均随循环次数增加呈上升趋势，但不同车型的增长速度不同。在30→60循环阶段，车型间差异较小，而在60→90循环阶段，腐蚀增速出现明显分化。通过车型对比，E车型始终表现最佳，为最优抗腐蚀；A车型在90循环时达到最高值4.31，为最差抗腐蚀；C车型在30循环时为1.43，但90循环时升至3.59（增幅150%），腐蚀异常。
3 AI综合结论
3.1 腐蚀区域关联性分析

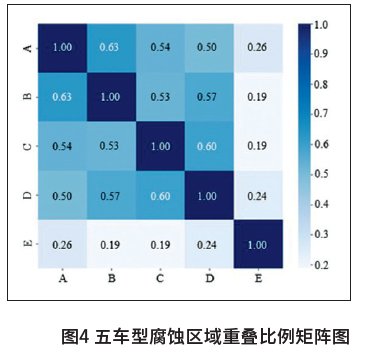

通过对五款车型腐蚀区域重叠比例矩阵图得出如下结论，见图4。
（1）B/C车型具有最高相关性（52.6%）；（2）E车型与其他车型相关性均低于25%；（3）A/B共有62.7%的腐蚀区域重叠。
3.2 高风险区域

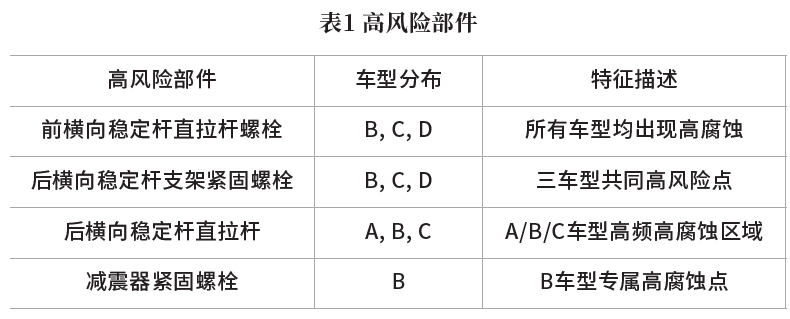

高风险部件见表1。
3.3 E车型优势

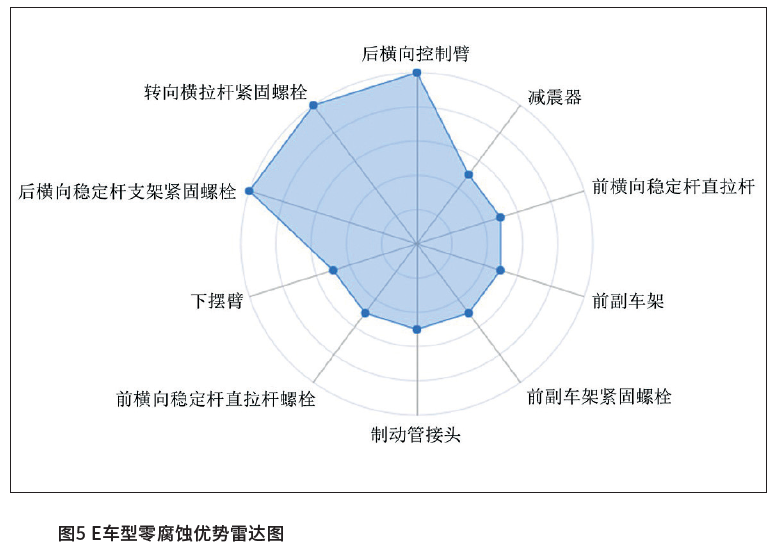

E车型零腐蚀优势雷达图见图5，分析得出如下结论：
（1）在10个关键部件实现100%零腐蚀；（2）后横向控制臂等4个部件零腐蚀比例达200%（因多位置统计）；（3）在转向系统所有部件均未发生腐蚀。
3.4 失效模式解析
3.4.1微动腐蚀
（1）典型部件：制动管铆接头、后驱动轴球笼。
（2）特征：接触面出现微小振荡运动导致氧化磨损。
（3）数据证据：C/D车型在制动管铆接头腐蚀等级达3.0/2.0。 3.4.2应力腐蚀开裂
（1）典型部件：后横向稳定杆支架紧固螺栓。
（2）特征：在拉应力和腐蚀环境共同作用下产生裂纹。
（3）数据证据：B/C/D车型该部件腐蚀等级达2.0/2.0/2.0。
3.4.3缝隙腐蚀
（1）典型部件：减震器紧固螺栓。（2）特征：B车型该部件腐蚀等级达6.0，是其他车型的3倍。
3.5 工艺改进方案
3.5.1表面处理技术升级
（1）推广E车型的涂层（在转向系统验证有效）；（2）在B车型处理高应力部件。
3.5.2结构优化设计
（1）改进排水孔布局（当前后部积水区域占比42%）；（2）增加防溅板保护制动管路系统。
4 结论
通过对《KGKT整车腐蚀试验标准》试验后获得的底盘33个关键零部件腐蚀等级结果，运用WPS AI自然语言处理模块解析，并结合随机森林回归模型挖掘多因素交互规律的智能分析，得出以下结论：
（1）文中A和B、C和D车型为姊妹车型，B和C车型为SUV，A、D、E车型为轿车，E车型为对标车型，与AI模型分析得出的各车型相关性和腐蚀性能表现高度拟合。
（2）AI模型给出的失效模式和工艺改进方案，与专业工程师提出的整改措施几乎完全吻合。
（3）随着训练迭代次数的增加与数据库规模的扩展，分析结论的准确性与深度亦相应提升。
本方法不仅突破了传统腐蚀研究依赖单一经验公式的局限，更实现了工程数据与智能算法的无缝衔接。基于整车强化腐蚀试验结果与大数据驱动的AI自学习模型的整合关联，成功实现了腐蚀风险的精准预测和有针对性改进建议的快速输出。本研究为汽车行业耐腐蚀设计构建了新的范式与路径。
参考文献
[1] 王纯诗, 张晓东, 赵雪茹. 整车道路强化腐蚀试验与实际服役腐蚀相关性研究[J]. 环境技术, 2024, 42(09): 11-16.
[2] 乔少杰, 金澈清, 袁冠. 人工智能驱动的数据管理、分析及应用研究导读[J]. 无线电通信技术, 2025, 51(03): 37-439.
